AiM PDM32 con visualización de iconos de carretera de 6" Kit de registro de datos GPS

SKU: PDM-32-6-I

Precio regular
£2,050.00
Precio regular
Precio de venta
£2,050.00

+ IVA (Solo Reino Unido)

Envíos con cero emisiones de carbono con Shopify Planet
Envíos neutros en carbono en todos los pedidos
Tecnología de Shopify Planet

AiM PDM32 con pantalla de iconos de carretera de 6" Kit de registro de datos GPS

El AiM PDM32 es un módulo de distribución de energía avanzado de 32 canales diseñado para alimentar una multitud de circuitos de vehículos, eliminando la necesidad de cajas de fusibles y relés tradicionales. La pantalla TFT de 6" con íconos de carreteras cuenta con una pantalla totalmente configurable con una variedad de diseños para elegir y un módulo GPS que brinda fácil cronometraje de vuelta y posición de vuelta para el mapeo de pistas.

Características principales:

32 LED RGB Ocho entradas digitales analógicas
Tiempo de vuelta GPS  Cuatro entradas digitales
Facilidad de registro de datos Entradas de dos velocidades
28 salidas de lado alto 4 salidas de medio puente

Módulo de distribución de energía

El AiM PDM32 es un módulo de distribución de energía avanzado de 32 canales diseñado para alimentar una multitud de circuitos de vehículos, eliminando la necesidad de cajas de fusibles y relés tradicionales. Permite un arnés de cableado simplificado con mayor confiabilidad y funciones de control.

El PDM32 puede recibir datos de la ECU del vehículo e incluso incluye un registrador de datos y un módulo GPS para el cronometraje de vueltas y el mapeo de pistas. El Módulo GPS está disponible con cables desde 50cm hasta 4m. También hay una versión de techo con GPS disponible en 2 m o 4 m.


Salidas de potencia del PDM32

El PDM32 cuenta con 28 salidas de lado alto y cuatro salidas de medio puente: 4 con clasificación de hasta 20 A (alta potencia), 12 con clasificación de hasta 15 A (potencia media), 12 con clasificación de hasta 10 A (baja potencia) , 4 x clasificado hasta 35A (medio puente). Corriente máxima continua total 120A.

Cada salida proporciona retroalimentación al registrador de datos para brindar información vital, como circuitos abiertos, cortocircuitos, voltaje alto/bajo, el número de fallas retiradas y el tiempo entre reenlaces que puede definir el usuario.

Todas las salidas se pueden configurar como PWM para un arranque/parada suaves. Todos los circuitos PDM se pueden configurar y monitorear a través del software Race Studio 3.


Entradas PDM32

El PDM32 cuenta con 8 entradas analógicas/digitales, 4 entradas solo digitales y 2 entradas de velocidad.


Gestión de datos PDM32

El PDM32 puede recibir y registrar datos de las siguientes fuentes, ECU: más de 1000 protocolos disponibles. Entradas digitales/analógicas. EMU interna de nueve ejes. GPS - Tiempo de vuelta y posición.

Módulos de expansión. Botones pulsadores: desde RIO02 (módulo de entrada y salida remota) o cualquier teclado CAN comercial. Salidas PDM - Corrientes y estado de cada canal individualmente. Otros canales matemáticos definidos por el usuario.

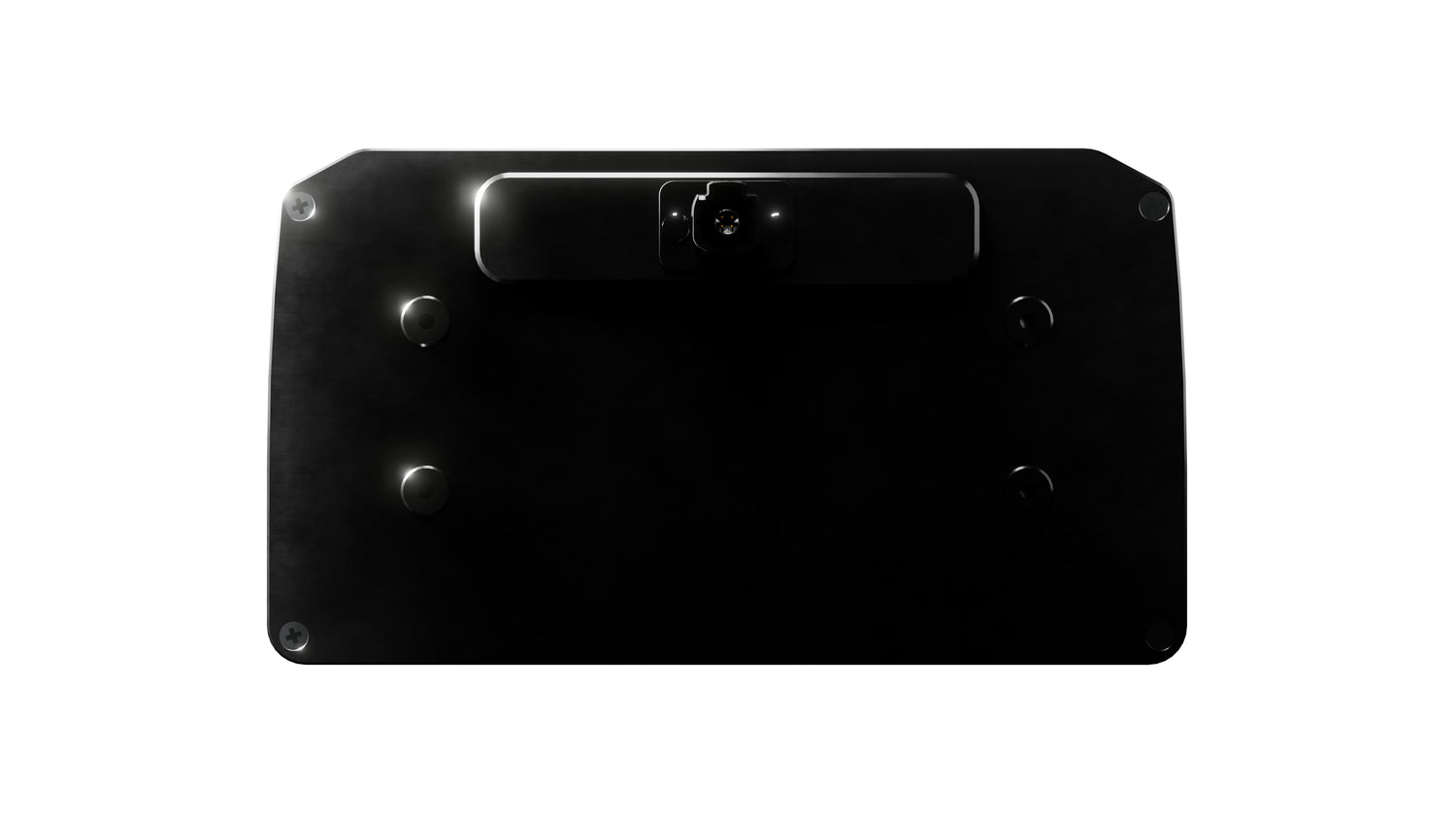

Pantalla de tablero de iconos de carretera de 6"

Características principales:

Pantalla TFT de 6" Iconos de carretera
Cinco - LED de estado Diez - LED de luz de cambio
Pantalla configurable Gama de diseños



Adecuada para reemplazar todos los indicadores del tablero y las luces de advertencia, la pantalla TFT del tablero está disponible en versiones de 6" o 10" y con íconos "Race" o "Road". Ambas versiones tienen pantallas completas configurables por el usuario y ofrecen una variedad de diseños.

La pantalla también funciona como un espejo retrovisor con una cámara disponible por separado, ideal para automóviles con visión trasera limitada. Puede agregar hasta 2 cámaras para las vistas delantera y trasera. Puede encontrar la cámara con espejo retrovisor opcional en la pestaña Accesorios.


Opciones de GPS disponibles con este kit

La opción del módulo GPS09 proporciona un cronometraje de vuelta y una posición de vuelta sencillos para el mapeo de pistas. El PDM tiene más de 4000 pistas de carreras en la base de datos, por lo que una vez que llegas a la pista, el sistema ya conoce los puntos de tiempo para que puedas continuar con la conducción.

El módulo GPS09 está disponible con varias longitudes de cable para adaptarse a diferentes aplicaciones y con entrada de cable desde abajo (versión de techo) o lateral con una conexión de carpeta de 5 pines.


Soluciones de cableado opcionales:

Hay disponible un arnés preensamblado para una solución de cableado más sencilla, codificado por colores y etiquetado para proporcionar las instalaciones más sencillas. Disponible en la pestaña Accesorios.


Expanda su sistema

Agregue dispositivos adicionales a su sistema para brindar datos adicionales y mejorar su rendimiento en las carreras.


Configurar y analizar con Race Studio 3

Configuración

Con Race Studio 3, puede crear, modificar, eliminar, importar y exportar configuraciones con todos los canales, controladores de ECU, canales matemáticos, páginas de visualización, salidas digitales, alarmas, luces de cambio y todas las expansiones que necesite. También podrás gestionar el mapa de todos tus circuitos y comparar dos vueltas viendo el vídeo grabado por las cámaras SmartyCam HD.

Análisis

Con Race Studio 3, también puedes analizar todos los datos registrados por MXL2 y descargados a tu PC: gráficos, histogramas y tablas te ayudarán a estudiar tu rendimiento, brindándote un apoyo objetivo para evitar errores y mejorar el rendimiento.


Visit Aim Academy Visit Aim Tech Support Download Race Studio Software

AiM PDM32 con pantalla de iconos de carretera de 6" Kit de registro de datos GPS

  • Entradas:
  • 14 totalmente configurables, máximo 500 Hz cada uno:
  • 8 analógico/digital
  • 4 entradas digitales
  • entrada de 2 velocidades
  • Salidas de potencia:
  • 4 clasificados hasta 20 A (alta potencia)
  • 12 clasificados hasta 15 A (potencia moderada)
  • 12 clasificados hasta 10 A (puente bajo)
  • 4 clasificados hasta 35 A (medio puente)
  • Protegido para: sobrevoltaje, bajo voltaje, sobrecorriente, sobretemperatura
  • Corriente máxima total: 120 A
  • LED: 32 LED RGB + 1 PDM ON + 1 PDM STS (Estado)
  • Autobús Lin: 1
  • Conexiones CAN: 3
  • Plataforma interna: acelerómetro de ±5G de 3 ejes + giroscopio de 3 ejes + magnetómetro de 3 ejes
  • Conexión de pantalla remota: 1 salida de transmisión AiM
  • Conectores: 2 conectores AMP + 2 conectores Binder + 1 conector Amphenol Surlok + 1 conector Rosenberger
  • Memoria interna: 4 GB
  • Módulos externos: Módulo GPS, expansión de canales, concentrador TC, controlador Lambda, SmartyCam HD, volante de fórmula, módulo de botón pulsador de E/S remotas
  • Entrada de cámara analógica externa: 2
  • Cuerpo: Aluminio anodizado
  • Impermeable: IP65
  • Dimensiones: 234,5 x 94,6 x 49.5 mm
  • Peso: 761 g
  • Pantalla TFT PDM Dash de 6":
  • Pantalla: TFT de 6"
  • Resolución: 800 x 480 píxeles
  • Contraste: 600:1
  • Brillo: 700 cd/m2 - 1100 lúmenes
  • Sensor de luz ambiental:
  • LED de información de estado: 5
  • LED de luz de cambio: 10
  • Cuerpo: Aluminio anodizado
  • Pulsadores: Metálicos
  • Conectores:Conector macho Rosenberger de 4 pines LVDS Link
  • Dimensiones: 1896 x 106,4 x 24,9 mm
  • Peso: 640 g
  • Consumo de energía: 150 mA
  • Impermeable: IP65
  • Módulo GPS:
  • Conexión de carpeta de 5 pines
  • Dimensiones: 64,8 x 53,2 x 19,7 mm
  • Peso: 60,5 g




AiM PDM32 con pantalla de iconos de carretera de 6" Kit de registro de datos GPS

  • Módulo de distribución de energía PDM32
  • Pantalla TFT de 6" Íconos de carretera
  • Módulo GPS
  • x 2 conectores AMP de 35 pines
  • Conector Surlock
  • Conector Rosenberger LVDS
  • Cable CAN EXP
  • Cable de descarga
