AiM PDM32 med 6" vejikoner viser GPS-datalogningssæt

AiM PDM32 med 6" vejikoner viser GPS-datalogningskit

AiM PDM32 er et 32-kanals avanceret strømfordelingsmodul designet til at drive et væld af køretøjskredsløb, hvilket fjerner behovet for traditionelle sikringsbokse og relæer. 6" TFT-skærmen med vejikoner har et fuldt konfigurerbart display med en række layouts at vælge imellem og et GPS-modul, der giver nem omgangstid og omgangsposition til sporkortlægning.

Nøglefunktioner:

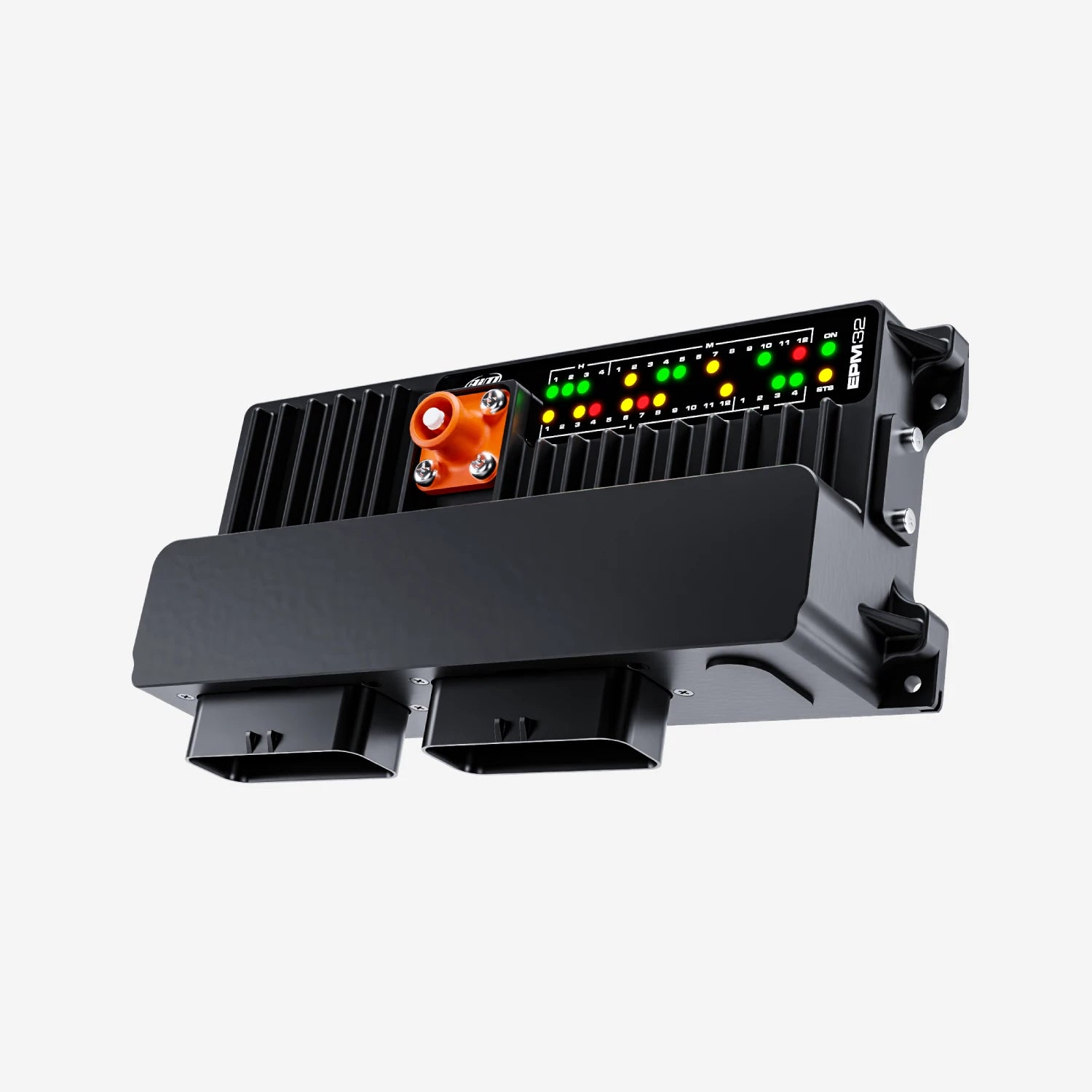

Strømfordelingsmodul

AiM PDM32 er et 32-kanals avanceret strømfordelingsmodul designet til at drive et væld af køretøjskredsløb, hvilket fjerner behovet for traditionelle sikringsbokse og relæer. Det giver mulighed for et forenklet ledningsnet med øget pålidelighed og kontrolfunktioner.

PDM32 kan modtage data fra køretøjets ECU og inkluderer endda en datalogger og GPS-modul til omgangstid og sporkortlægning. GPS-modulet fås med kabler fra 50cm op til 4m. Der er også en GPS-tagversion tilgængelig i 2m eller 4m.

PDM32 Power Outputs

PDM32 har 28 højsidede udgange og fire halvbroudgange: 4 x nominel op til 20A (høj effekt), 12 x nominel op til 15A (mid-power), 12 x nominel op til 10A (lav effekt) , 4 x klassificeret op til 35A (halvbro). Samlet kontinuerlig maks. strøm 120A.

Hver udgang giver feedback til dataloggeren for at give vital information såsom åbne kredsløb, kortslutninger, høj/lav spænding, antallet af fejlafbrydelser, og tiden mellem gentagelserne kan brugerdefineres.

Alle udgange kan konfigureres som PWM'er for en blød start/stop. Alle PDM-kredsløb kan konfigureres og overvåges via Race Studio 3-softwaren.

PDM32-indgange

PDM32 har 8 x analoge/digitale indgange, 4 x kun digitale indgange og 2 x hastighedsindgange.

PDM32 Data Management

PDM32 kan modtage og optage data fra følgende kilder, ECU - Over 1000 tilgængelige protokoller. Digitale/analoge indgange. Intern ni-akset ØMU. GPS - omgangstid og position.

Udvidelsesmoduler. Trykknapper - Fra RIO02 (Remote Input Output-modul) eller ethvert kommercielt CAN-tastatur. PDM-udgange - Strømme og status for hver kanal individuelt. Andre brugerdefinerede matematikkanaler.

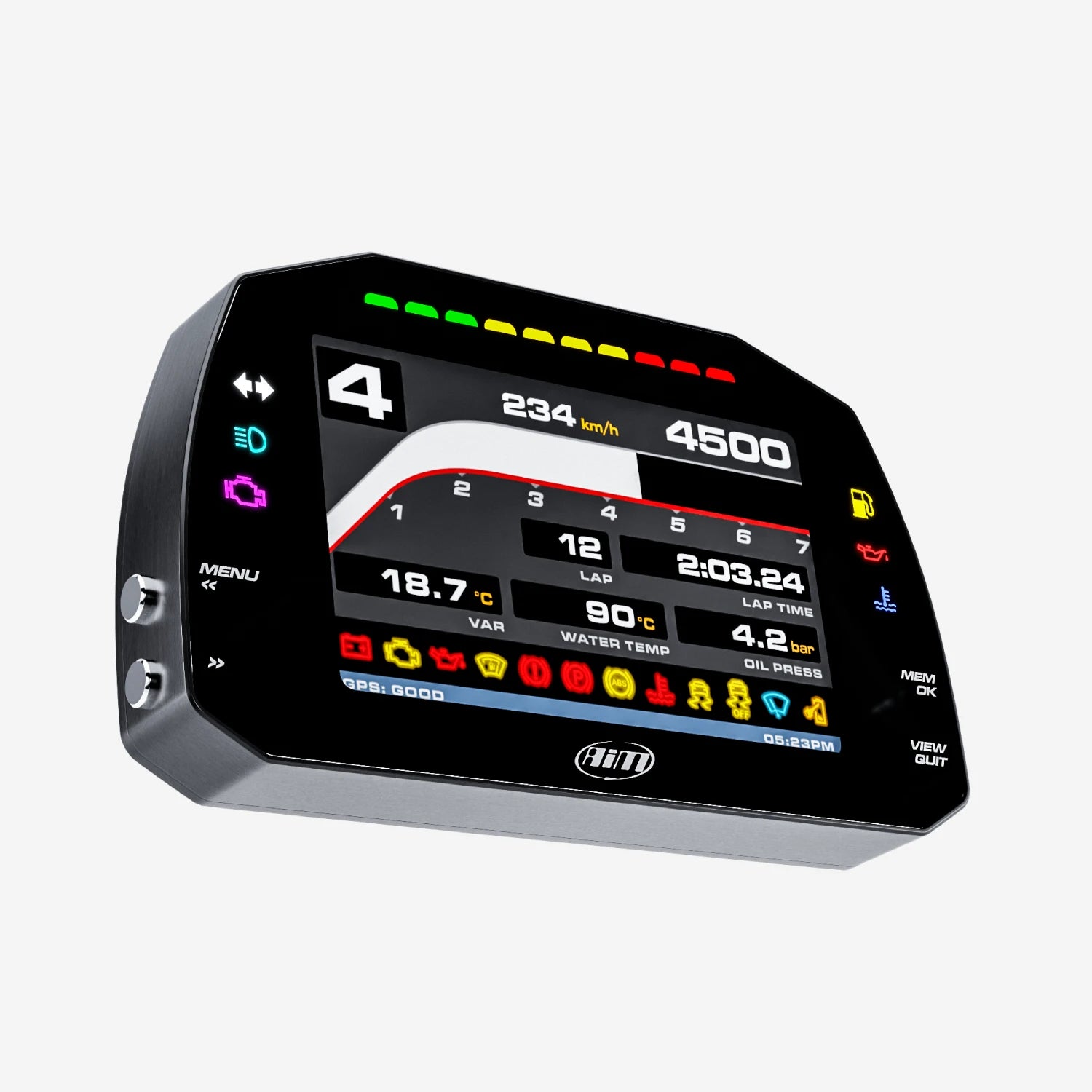

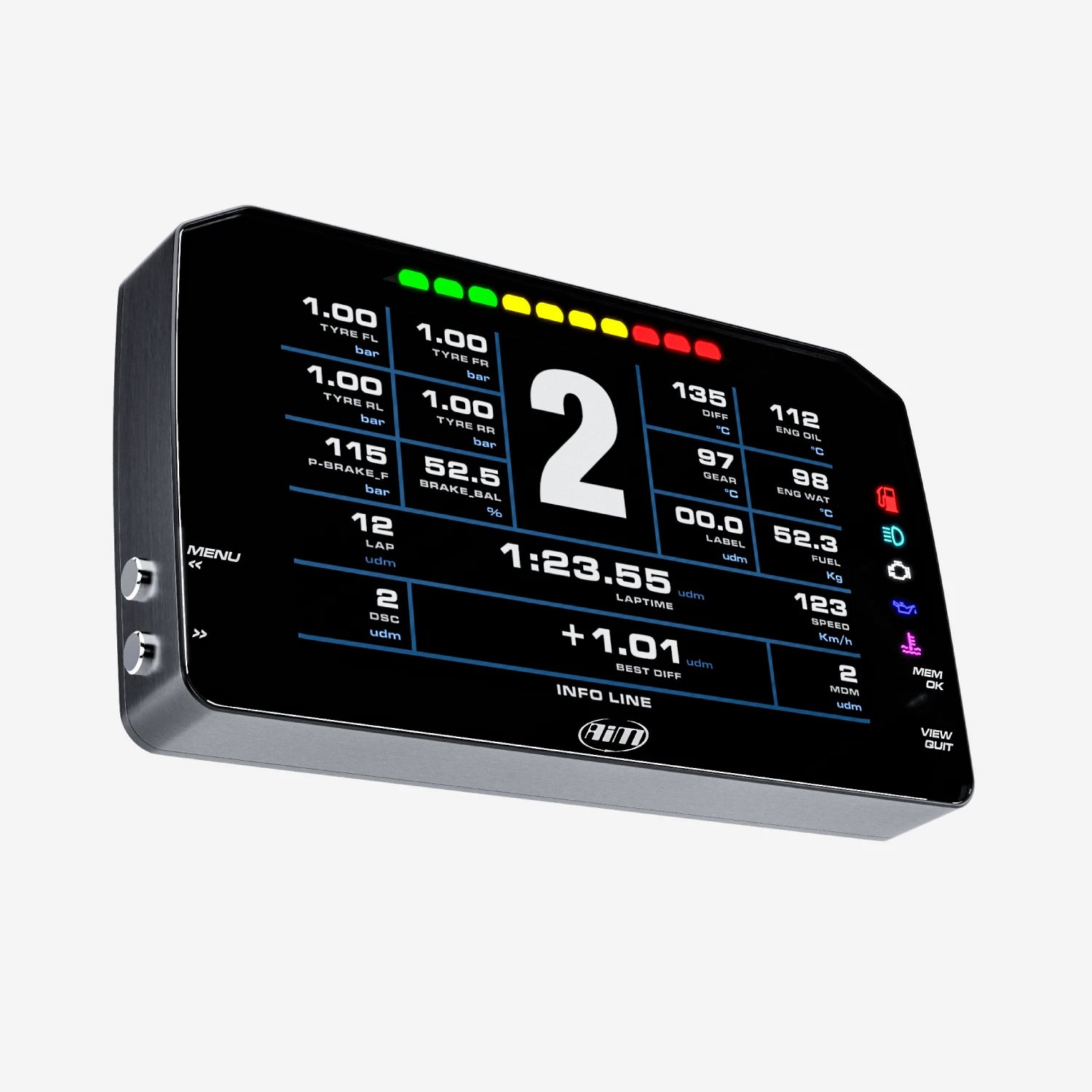

Dash Display 6" vejikoner

Nøglefunktioner:

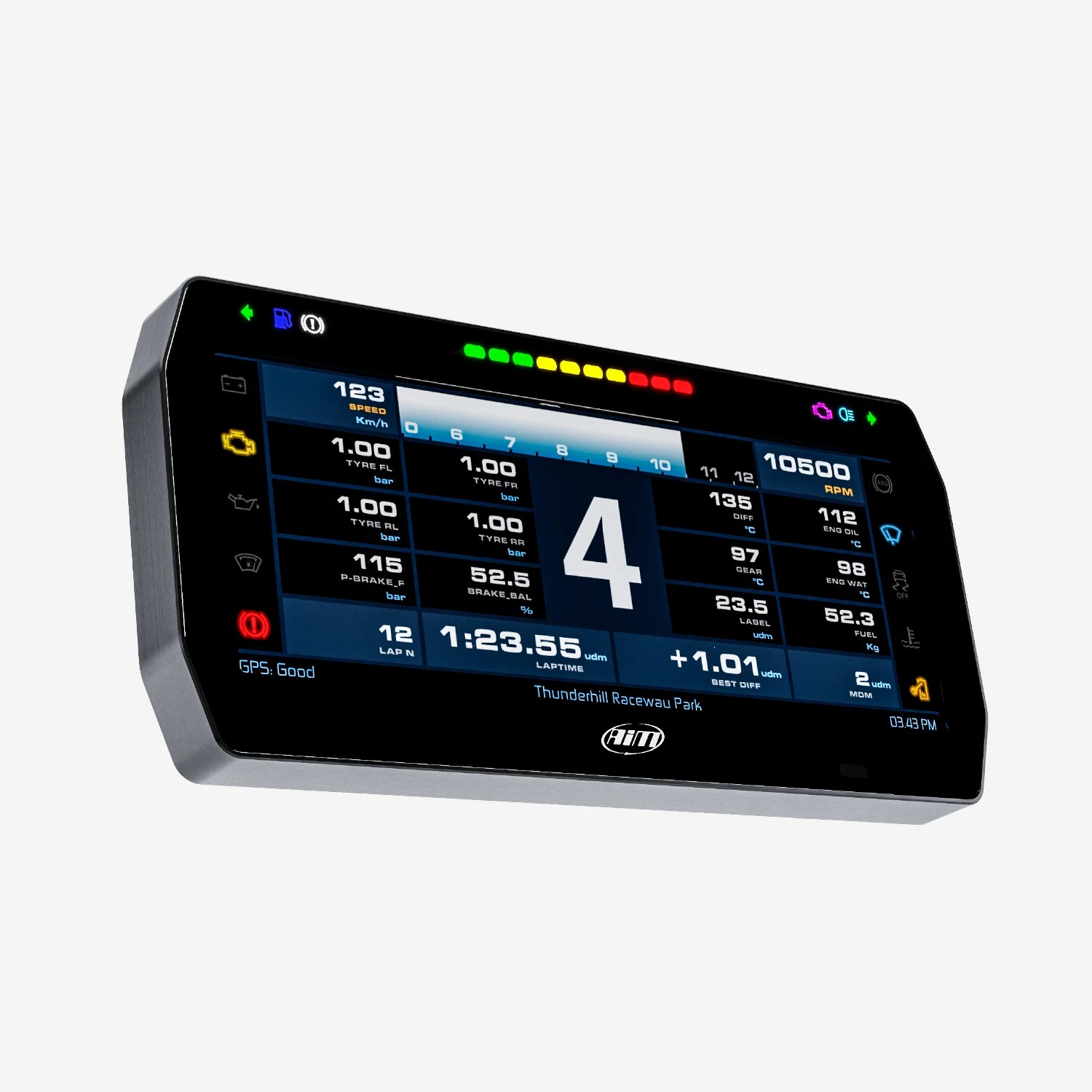

TFT-displayet på instrumentbrættet er velegnet til at erstatte alle instrumentbrætmålere og advarselslamper, og fås i 6" eller 10" versioner og med "Race" eller "Road" ikoner. Begge versioner har fuld brugerkonfigurerbare skærme og tilbyder en række layouts.

Skærmbilledet fungerer også som et bakspejl ved hjælp af et separat tilgængeligt kamera – ideel til biler med begrænset udsyn bagud. Du kan tilføje op til 2 kameraer til både front og bagud. Du kan finde det valgfrie bakspejlskamera på fanen Tilbehør.

GPS-muligheder tilgængelige med dette sæt

GPS09-modulet giver nem omgangstid og omgangsposition til sporkortlægning. PDM'en har over 4000 racerbaner i databasen, så når du ankommer til banen, kender systemet allerede tidspunkterne, så du kan komme videre med kørslen.

GPS09-modulet fås med forskellige ledningslængder for at passe til forskellige applikationer og med kabelindføring nedefra (tagversion) eller siden med en 5-bens bindeforbindelse.

Valgfrie ledningsløsninger:

En formonteret sele er tilgængelig for en mere ligetil ledningsløsning, farvekodet og mærket for at give den nemmeste installation. Tilgængelig under fanen Tilbehør.

Udvid dit system

Føj ekstra enheder til dit system for at give ekstra data og forbedre din racerpræstation.

Konfigurer og analyser med Race Studio 3

Konfiguration

Med Race Studio 3 kan du oprette, ændre, slette, importere og eksportere konfigurationer med alle kanaler, ECU-drivere, matematikkanaler, displaysider, digitale udgange, alarmer, skiftelys og alle de udvidelser, du har brug for. Du vil også være i stand til at administrere kortet over alle dine racerbaner og sammenligne to omgange ved at se videoen optaget af SmartyCam HD-kameraer.

Analyse

Med Race Studio 3 kan du også analysere alle data, der er optaget af MXL2 og downloadet til din pc: grafer, histogrammer og tabeller hjælper dig med at studere din præstation og giver objektiv støtte til at undgå fejl og forbedre præstationer.

AiM PDM32 med 6" vejikoner viser GPS-datalogningskit

• Input:
• 14 Fuldt konfigurerbare, maks. 500 Hz hver:
• 8 analoge/digitale
• 4 digitale indgange
• 2-hastigheds input
• Strømudgang:
• 4 klassificeret op til 20 A (høj effekt)
• 12 klassificeret op til 15 A (mild effekt)
• 12 klassificeret op til 10 A (lav bro)
• 4 klassificeret op til 35 A (halvbro)
• Beskyttet mod: overspænding, underspænding, overstrøm, overtemperatur
• Samlet maksimal strøm: 120 A
• LED'er: 32 RGB LED'er + 1 PDM ON + 1 PDM STS (Status)
• Lin Bus: 1
• CAN-forbindelser: 3
• Intern platform: 3 akset ±5G accelerometer + 3 akset gyro + 3 akset magnetometer
• Fjernskærmsforbindelse: 1 AiM-streamoutput
• Stik: 2 AMP-stik + 2 Binder-stik + 1 Amphenol Surlok-stik + 1 Rosenberger-stik
• Intern hukommelse: 4 GB
• Eksterne moduler: GPS-modul, kanaludvidelse, TC-hub, Lambda-controller, SmartyCam HD, Formula Steering Wheel, Remote I/O Pushbutton Module
• Eksternt analogt kameraindgang: 2
• Krop: Anodiseret aluminium
• Vandtæt: IP65
• Dimensioner: 234,5 x 94,6 x 49.5 mm
• Vægt: 761g
• PDM Dash 6" TFT-skærm:
• Skærm: 6" TFT
• Opløsning: 800 x 480 pixels
• Kontrast: 600:1
• Lysstyrke: 700cd/m2 - 1.100 Lumen
• Ambient Light Sensor: Ja
• Statusoplysninger LED'er: 5
• Shift Light LED'er: 10
• Krop: Anodiseret aluminium
• Trykknapper: Metallisk
• Konnektorer: LVDS Link 4 ben Rosenberger hanstik
• Mål: 1896 x 106,4 x 24,9 mm
• Vægt: 640 g
• Strømforbrug: 150 mA
• Vandtæt: IP65
• GPS-modul:
• 5 Pin Binder-forbindelse
• Mål: 64,8 x 53,2 x 19,7 mm
• Vægt: 60,5 g

AiM PDM32 med 6" vejikoner viser GPS-datalogningskit

• Strømdistributionsmodul PDM32
• TFT-skærm 6" vejikoner
• GPS-modul
• x 2 35 ben AMP-stik
• Surlock-forbindelse
• Rosenberger LVDS Connector
• CAN EXP-kabel
• Download kabel
