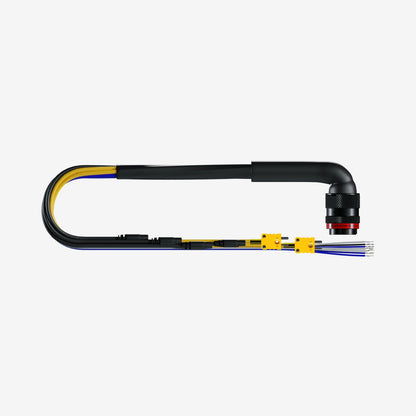

Arnés alemán AiM de 22 pines con 2 termopares MXS, MXP, MXG y MXL2
El arnés Deutsch de 22 pines AiM ha sido diseñado para permitirle conectar dos sensores de termopar a su dispositivo.
Características principales:
| Adecuado para MXS, MXP, MXG, MXL2 | Arnés opcional |
| Dos termopares tipo K | Arnés de 22 pines |
|
|
|
Arnés opcional de 22 pines con dos conectores de termopar para la serie MX
El arnés AiM 90° de 22 pines se enchufa en el conector de 22 pines de los registradores de tablero MXS, MXP, MXG o MXL2.
Este arnés ha sido diseñado para permitirle conectar hasta dos sensores de termopar tipo K a su dispositivo.
Varias de las funciones avanzadas dependen de este arnés, que no está incluido con el arnés estándar de 37 pines que viene de serie con los registradores de tablero.
El arnés opcional de 22 pines proporciona acceso a las siguientes funciones:
Canales de sensor analógico 5, 6, 7, 8
Entradas del sensor de velocidad de la rueda digital 2, 3, 4
Salidas digitales de 12 V 1, 2
Conexión RS232 de la ECU
Tenga en cuenta: El arnés estándar que viene con los MXS, MXG, MXP y MXL2 permite 4 entradas. Si desea más entradas para sus datos de carrera, añada este arnés opcional a su kit.
Agregar más de 4 sensores analógicos: el arnés estándar permitirá 4 canales analógicos (sensores): (1) Temperatura del agua, (2) Temperatura del aceite, (3) Presión de aceite y (4) Presión de freno.
Usando el arnés de 22 pines puedes agregar cuatro canales analógicos más (sensores) (5) Ángulo de dirección, (6) Posición del acelerador, (7) Caja de cambios y (8) Temperatura diferencial.
Disponemos de una selección de sensores de termopar que pueden añadirse a su kit. El sensor de temperatura de gases de escape tipo K AiM M5, el sensor de temperatura de agua y aceite M5 y el sensor de temperatura de agua/aceite M10.
Amplíe su sistema
Estos son algunos de los elementos que se pueden agregar a su bicicleta para incrementar el rendimiento y los datos.
Técnico
Arnés alemán AiM de 22 pines con 2 termopares MXS, MXP, MXG y MXL2
- Conector volador hembra alemán de 22 pines
- Conector hembra Binder 719 de 4 pines: consulte la tabla en la pestaña Descargas
- Tabla de cables sin terminación - Ver la tabla en la pestaña Descargas
- Conectores de termopar: consulte la tabla en la pestaña Descargas
¿Qué hay en la caja?
Arnés alemán AiM de 22 pines con 2 termopares MXS, MXP, MXG y MXL2
- Arnés alemán de 22 pines con dos conectores de termopar
Descargas
