Mål Taipan Y ECU-plugg && Spillsett for Yamaha Motocross-sykler

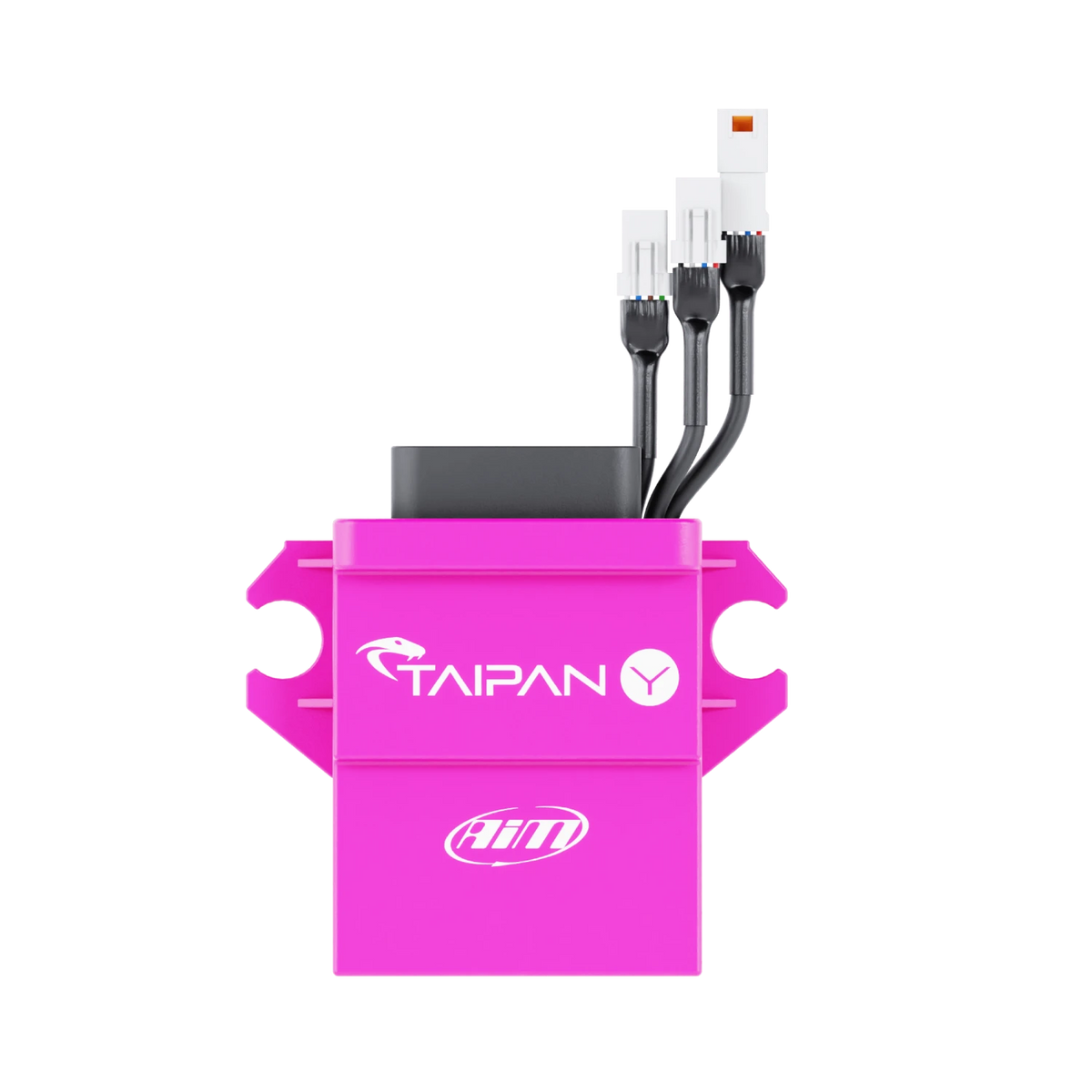

Taipan Y er den splitter nye ettermarkedspluggen && play ECU laget av AiM, eksklusivt designet for terrengsykler. Takket være den høyteknologiske 32-bits kjernen representerer den et viktig skritt fremover for å forbedre ytelsen til sykkelen din, uten å ofre pålitelighet og jevnhet.
Den gir den ultimate kontrollen over følelse, tenning, tenningsfase, startkart, launch control, antispinn med høyde- og motortemperaturkorrigeringer.
Taipan Y Viktige funksjoner &og avanserte strategier
| Hovedinnsprøytning alpha-n | Injeksjonshastighetstetthet |
| Korrigering av injeksjonsveiv | Førinjeksjon |
| Injeksjon BAP-korreksjon | Korreksjon av injeksjons-EWT |
| Injeksjon IAT-korreksjon | Korrigering av injektorbatteri |
| Injektor 2 | Korrigering av tennings-BAP |
| Korrigering av tennings-EWT | IAT-korreksjon for tenning |
| Korrigering av transient tenningsåpning | Korrigering av transient tenningslukking |
| Startkontroll | Hovedtabell for innsprøytningsstartkontroll |
| Hovedtabell for tenningsstartkontroll | Hurtigskift |
| Traksjonskontroll | |
Strategi for antispinnkontroll
For hvert kart har ECU-en en dedikert hovedtabell for antispinnkontroll.
Startkontroll
For hvert kart har ECU-en en dedikert hovedtabell for oppskytningskontroll.
Høyteknologisk 32-bits kjerne
Motorstyring krever presisjon. Ved 20 000 o/min Taipan Y ECU garanterer en presisjon på 1/10 grad: dette betyr en nøyaktighet innenfor 0,8 usec for å slå PÅ tenningen!
Denne presisjonen er nøkkelen til å garantere:
En veldig jevn motorrotasjon.
Muligheten til å gjenta dusinvis av tester på benken, og alltid oppnå nøyaktig samme resultat.
Perfekt reaktivitet ved hver minste endring av et hvilket som helst punkt på et kart, noe som resulterer i mer kraft ved rattet.
Avanserte basiskart for deg Yamaha
Aim Taipan Y ECU-en inkluderer et basiskart som umiddelbart gir forbedret ytelse i forhold til OEM-kontrollenhetene.
Støpsel &forsterker; Spill
Taipan Y ECU passer for øyeblikket til følgende Yamaha motocross-sykler:

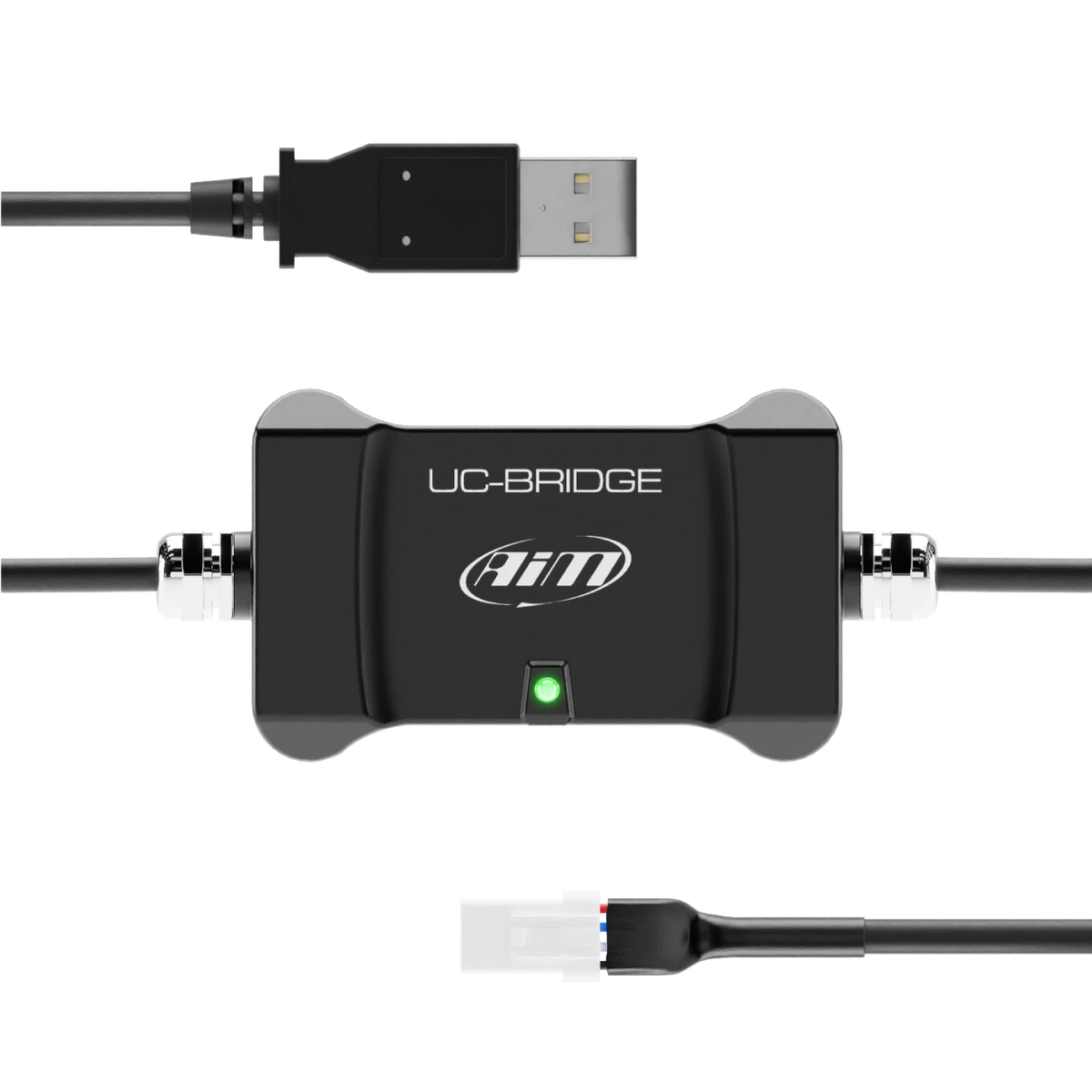

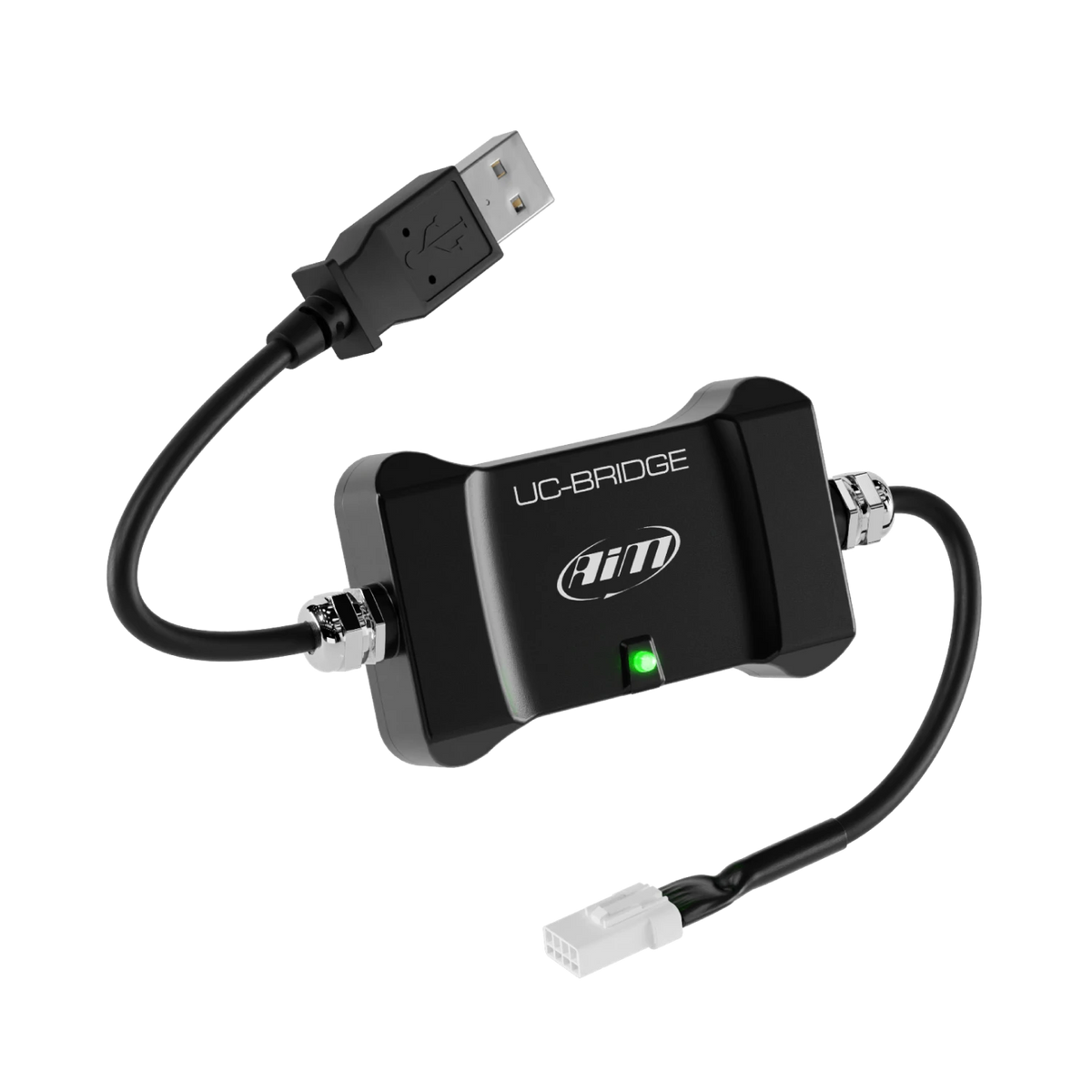

UC-broen
UC-broen er forbindelsen mellom CAN-bussen på ECCU-en og USB-porten på PC-en din. Den er tilgjengelig i to forskjellige lisenser:
Brukerlisens: EN Taipan Y ECU-en leveres med noen grunnleggende kart som allerede gir deg bedre ytelse enn standardkartene. Svært profesjonelle tunere over hele verden tilbyr spesifikke kart som bedre passer dine behov, og håndterer for eksempel forskjellig eksos, to injektorer osv.
UC-broen er nødvendig for to funksjoner:
- Overfør nye og forskjellige kart til ECU-en din via brukerlisens UC Bridge.
- Motta diagnostisk informasjon fra Taipan Y ECU.
Tunerlisens:
Med denne lisensen kan tuneren lage forskjellige kart, konfigurasjoner og strategier designet for førerens sykkel. Tuneren kan deretter flashe dem direkte på ECU-en eller sende dem via e-post slik at føreren kan laste dem ned og installere dem i ECU-en.
*Vennligst merk: For informasjon om UC-Bridge Tuner, vennligst kontakt en av våre AiM-tekniske team for ytterligere informasjon.

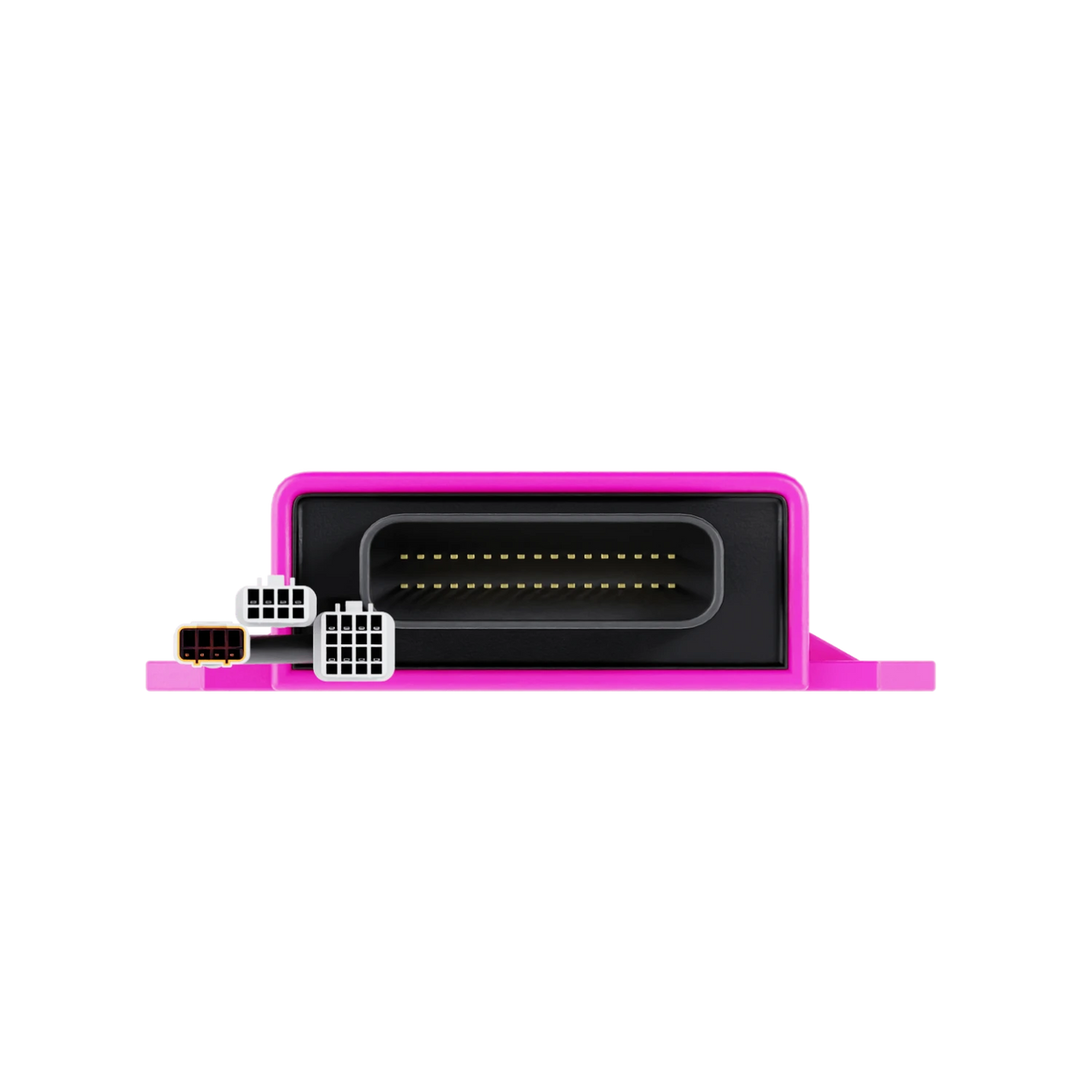

Taipan Y ECU-tilkoblinger
De Taipan Y ECU-en har 4 kontakter:
Hovedkontakt - Kompatibel med de fleste terrengsykler.
CAN-kontakt - Kobles til styrebryteren og dataloggeren.
2. CAN-kontakt - Koble til UC-broen for å kommunisere med PC-en.
3. kontakt - Koble til ledige analoge innganger og til en eventuell andre injektor.

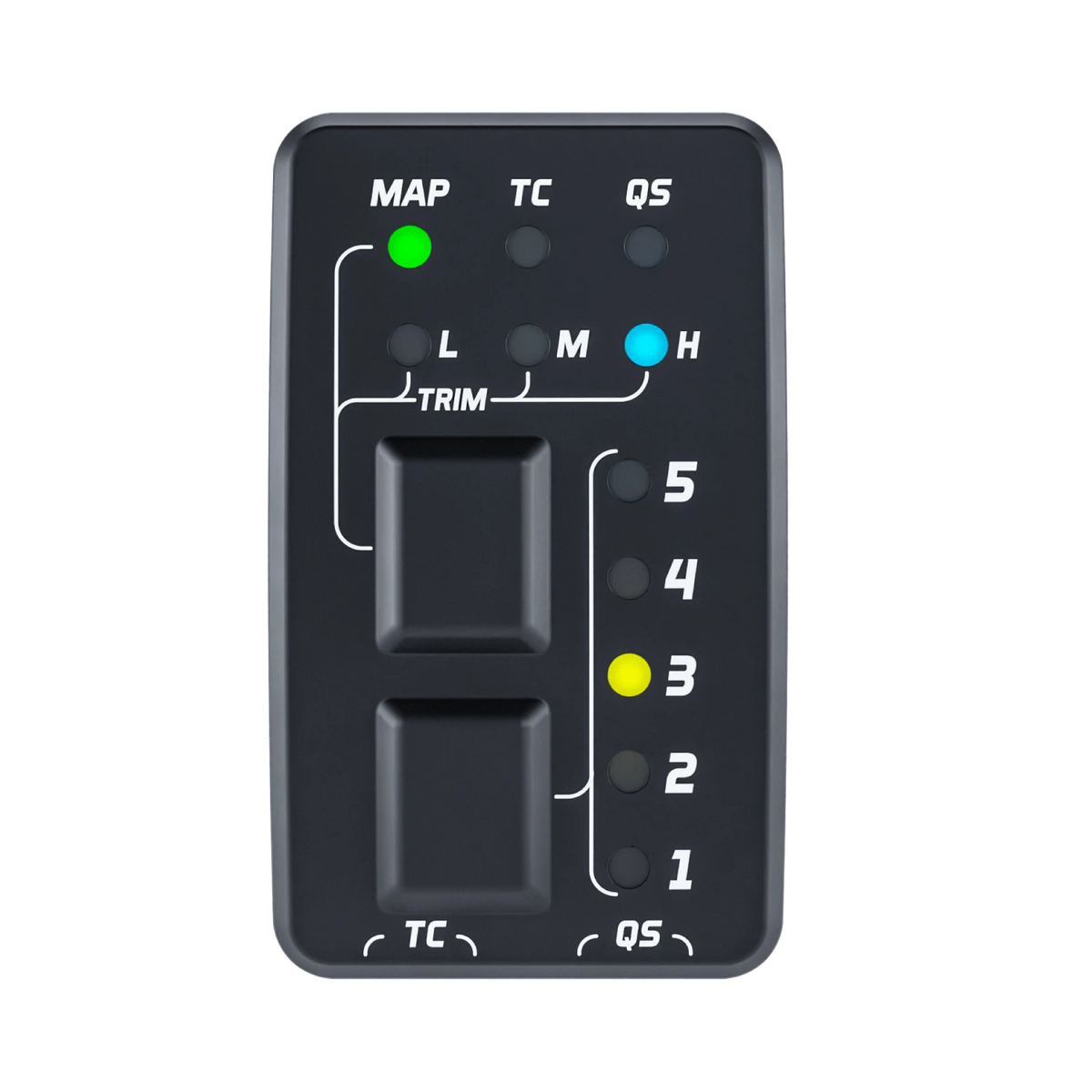

Aim Styrebryter
De Aim Styrebryteren er den beste måten å endre sykkelens oppførsel på; den har 2 trykknapper, 10 LED-lys og styrer følgende innstillinger:
| Opptil 5 valgbare kart | Bruk drivstoffkorrigeringer |
| Aktiver antispinnkontroll | Aktiver oppskytningskontroll |
Styrebryteren kan også brukes som en girlysmodul.
Nedenfor vises et funksjonsdiagram over produkter som kan legges til Taipan Y ECU:
Teknisk
Mål Taipan Y ECU-plugg && Lekesett for Yamaha
- To 0–5 V analoge innganger samplet ved 1000 Hz hver, kan alternativt brukes som bryter til jord
- Andre injektordriver for høyimpedansmettede injektorer (12Ω)
- Én lavsidedriver (1 A)
- To CAN-busser, én for kalibreringsformål, én for utvidelser - (AiM-styrebryter, dataloggere, dashbord osv.
- Tre JST JWPF vanntette hjelpekontakter
- Strømforbruk 150 mA
- Kontakter: nr. 1 JST 04T-JWPF-VSLE-S-kontakt
- nr. 1 JST 08R-JWPF-VSLE-D-kontakt
- nr. 1 JST 04R-JWPF-VSLE-S-kontakt
- n. 1 33-pinners hannkontakt
- Kropp: PA6 + 30 % glassfiber
- Dimensjoner: 89,4 x 75,4 x 29.3 mm
- Vanntett: IP67
- Vekt: 260 g
Hva er i esken
Mål Taipan Y ECU-plugg && Lekesett for Yamaha
- Støpsel &forsterker; Spill ECU for Yamaha
- UC-broen
- Styrebryter
